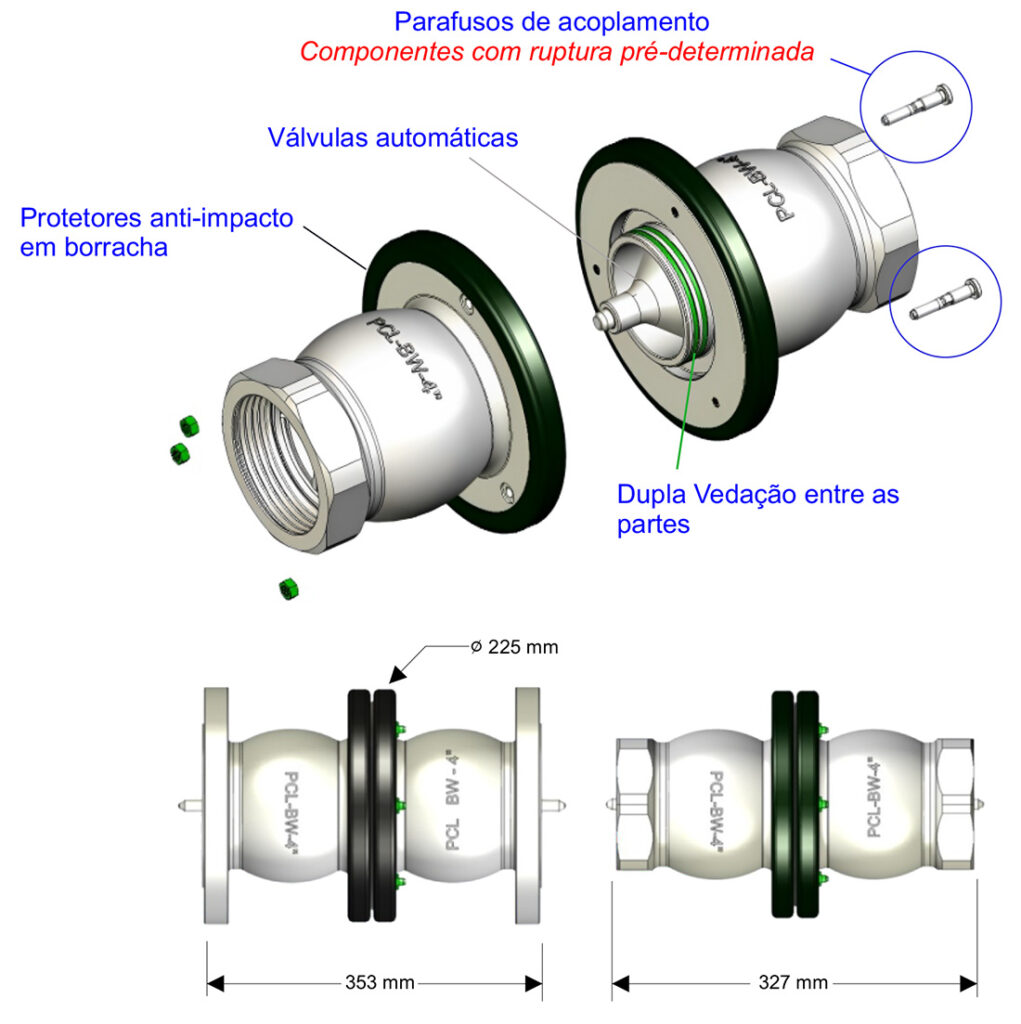

- Dispositivo valvulado de desacoplamento emergencial automático – Break-Away
- Aplicação em linhas flutuantes de transferência de petróleo e derivados
- Forças axiais inesperadas, como em mar agitado, podem causar a ruptura do mangote ou dos periféricos

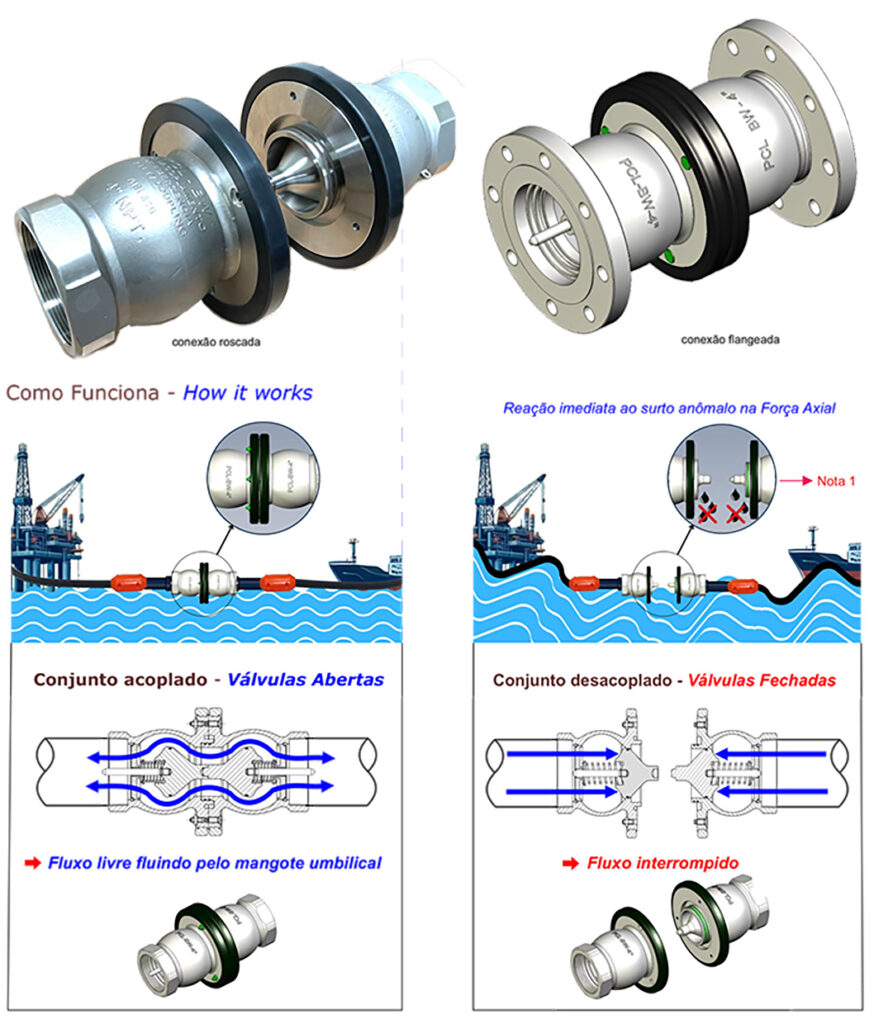

- Atuando preventivamente, o componente fusível sofrerá ruptura no limite máximo da carga axial pré-definida, desacoplando fisicamente as duas metades, fechando ambas as válvulas, evitando o rompimento do mangote, derramamento e prejuízos materiais.
Nota 1: A série BWS não opera a seco (Dry), atuando como um engate valvulado normal
| Bitola, Conexão, Peso, Materiais, Força de Ruptura, Pressão e Performance de Vazão | |||||||||||||
| Diâmetro Nominal |
Conexão | Peso Kg |
Força de ruptura |
Material | Pressão Operação (1) |
Pressão de Teste |
Vazão (2) |
Vedação Standart |
|||||
| 4″ |
|
|
51 ~ 52 kN (6) |
AISI 316 |
25 bar máxima |
35 bar |
Até 3600 L / min |
FPM / FKM Viton(R) (3) |
|||||
(1) Pressão Estática, não pulsante
(2) Valores de referência ( Vazão está relacionada com pressão do sistema, restrições hidráulicas, viscosidade e temperatura do fluído )
(3) Viton é marca registrada da Dupont
(4) Conexão Roscada interna ( Rosca externa viável sob encomenda)
(5) Conexão Flangeada ANSI 150 psi / ANSI 300 psi – Alternativamente com uma metade flangeada e outra roscada
(6) Força Axial necessária para a ruptura dos parafusos fusíveis (desacoplamento )
| Componentes de substituição obrigatória pós ruptura ou de manutenção | |
|---|---|
| Kit BWS 01 – Pós Ruptura | Kit BWS 02 – Manutenção |
|
|

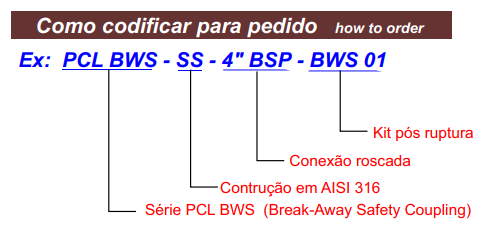

Como codificar para pedidos
