Engates Hidráulicos
Padrão de Mercado

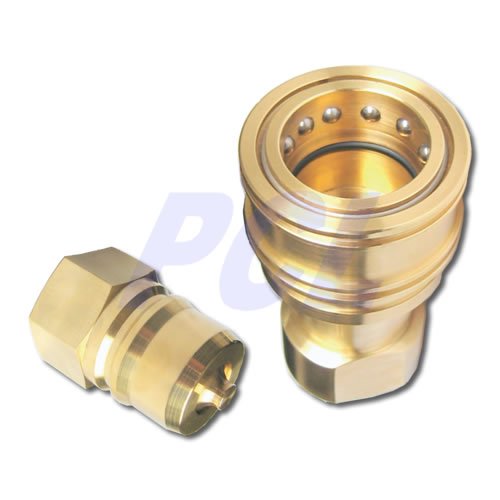

A série PCL 5500 de engates rápidos atende aos requisitos de intercambialidade com a norma ISO 7241-1 B, e encontra vasto campo de aplicação em transferência de fluídos e em sistemas hidráulicos, oferecendo resistência a corrosão em situações em que a construção em aço seria inadequada.
Dupla Retenção: Válvulas automáticas tipo “poppet” (cabeçote móvel) de rápida ação bloqueiam simultaneamente o fluxo hidráulico no desacoplamento ; também simultaneamente no acoplamento, as válvulas se abrem reabilitando o fluxo / força hidráulica.
Fluxo: O design hidrodinâmico interno e das válvulas de retenção possibilita excelente vazão, reduzida perda de carga e baixa inclusão de ar no sistema hidráulico.
Testes de Fábrica: Teste de vazamento na situações “engate acoplado” e “engate desacoplado”são efetuados em 100% da produção.
Dupla Vedação: Incorpora dois anéis de de vedação, interno e externo, ambos na parte macho do engate, solução que minimiza a perda de fluído no desacoplamento, limitando ainda a inclusão de ar no sistema durante o acoplamento.
Elementos Vedantes: Múltiplas opções de vedantes disponíveis atendem ampla variedade de fluídos de processo.

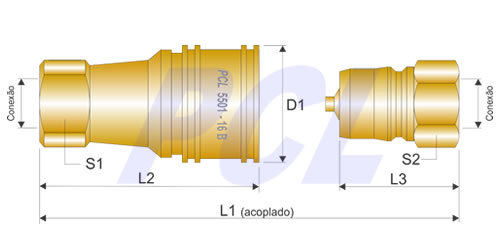

MODELOS, CONFIGURAÇÕES DO PINO E DIMENSÕES
| Conexão NPT(interna) |
Código Acoplador |
Código Pino |
Código Engate Completo |
Máxima Pressão de trabalho (Bar 1) |
|
|
|||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1/8″ | 5501-2B | 5502 – 2B | 5500 2-2B | 200 | -25~ 125°C | -25~ 230°C | -50~ 175°C | 60,5 | 48,7 | 29,7 | 1″ | 9/16″ | 9/16″ | ||||||||||||||||||
| 1/4″ | 5501-4B | 5502 – 4B | 5500 4-4B | 200 | 72 | 57 | 35 | 29 | 19 | 3/4″ | |||||||||||||||||||||
| 3/8″ | 5501-6B | 5502 – 6B | 5500 6-6B | 180 | 77,5 | 66 | 41 | 1.3/8″ | 22 | 7/8″ | |||||||||||||||||||||
| 1/2″ | 5501-8B | 5502 – 8B | 5500 8-8B | 170 | 85 | 73,5 | 46 | 1.3/4″ | 30 | 1..1/16″ | |||||||||||||||||||||
| 3/4″ | 5501-12B | 5502 – 12B | 5500 12-12B | 120 | 111 | 93 | 57 | 2.1/8″ | 38 | 1.1/2″ | |||||||||||||||||||||
| 1″ | 5501-16B | 5502 – 16B | 5500 16-16B | 80 | 115 | 105 | 65 | 2.1/2″ | 41 | 1.5/8″ | |||||||||||||||||||||
(1) Máxima Pressão de Trabalho: Considerado o engate rápido na situação acoplado e pressão não pulsante.
MATERIAIS DE CONSTRUÇÃO
| Material | Acabamento | Vedação | Anéis / Molas | Esferas de Trava |
|---|---|---|---|---|
| Latão | Natural | Borracha Nitrílica NBR – Buna NM |
Aço Inox | Aço Inox |
Geral: Anel raspador anti-extrusão da vedação em PTFE puro
OPCIONAIS
| Código | Descrição |
|---|---|
| VI | Elementos de vedação em Fluorcarbono |
| EP | Elementos de vedação em EPDM |
| CA | Capa de Acionamento (luva) Anatômica (1) |
| CH | Pino do engate sem válvula de retenção |
| TR | Trava de Segurança (1) |
| BSP | Conexão BSP interna |
(1) Clique aqui para ver opcionais
ACESSÓRIOS
| Código | Descrição | Material |
|---|---|---|
| PM (* ) | Protetor para o Acoplador “fêmea” | Aço , Inox ou Latão (*) |
| PF (* ) | Protetor para o Pino “macho” |
(*) Veja página 39 para avaliação deste acessório e sua codificação correta

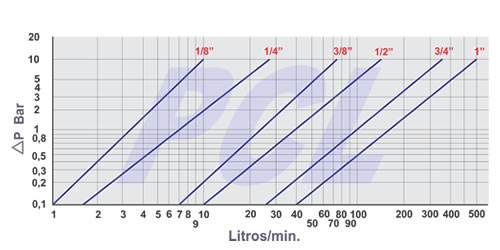

PERDA DE CARGA

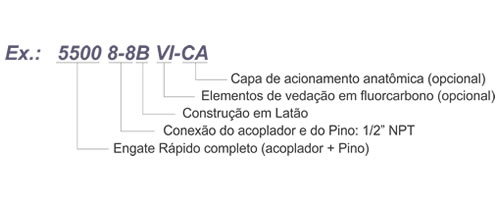

Como codificar para pedidos
