Engate Hidráulico Padrão de Mercado - Série 6500S

Engate Hidráulico Padrão de Mercado – Série 6500S

CONSTRUÇÃO EM AÇO – USO GERAL

Engates Hidráulicos
Padrão de Mercado

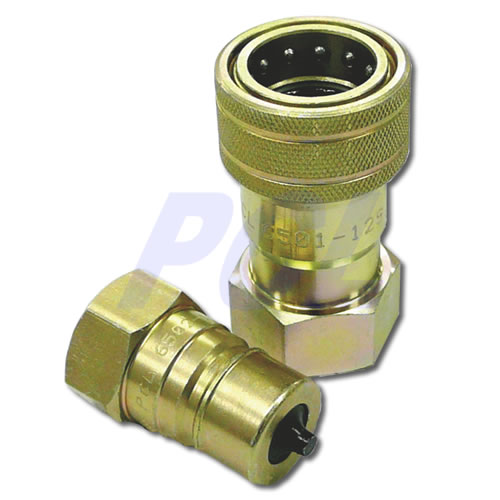

A série PCL 6500 S de engates rápidos atende aos requisitos de intercambialidade com a norma ISO 7241-1 A, e encontra vasto campo de aplicação em transferência de fluídos e em sistemas hidráulicos; o modelo em aço desta série tem sido o mais utilizado nas aplicações industriais.

Dupla Retenção: Válvulas automáticas tipo “poppet” (cabeçote móvel) de ação rápida bloqueiam simultaneamente o fluxo hidráulico no desacoplamento e também simultaneamente no acoplamento as válvulas se abrem reabilitando o fluxo / força hidráulica.

Arquivo PDF

Fluxo: O design hidrodinâmico interno e das válvulas de retenção possibilita excelente vazão, reduzida perda de carga e baixa inclusão de ar no sistema hidráulico.
Testes de Fábrica: Teste de vazamento na situações “engate acoplado” e “engate desacoplado”são efetuados em 100% da produção.
Elementos Vedantes: Múltiplas opções de vedantes disponíveis atendem ampla variedade de fluídos de processo.

MODELOS, CONFIGURAÇÕES DO PINO E DIMENSÕES

Conexão NPT(interna)

Código Acoplador

Código Pino

Código Engate Completo

Máxima Pressão de trabalho (Bar 1)

Temperatura de Trabalho
Buna N	Fluor Carbono	Epdm

Dimensões
L1	L2	L3	D1	S1	S2

1/4″

6501 – 4S

6502 – 4S

6500 4-4S

350

-25~ 125°C

-25~ 230°C

-50~ 175°C

49,5

1.1/6″

7/8”

3/8″

6501 – 6S

6502 – 6S

6500 6-6S

315

60,5

1.1/4”

1.1/16”

7/8″

1/2″

6501 – 8S

6502 – 8S

6500 8-8S

300

1.1/2”

1.3/8”

1.1/8”

3/4″

6501 – 12S

6502 – 12S

6500 12-12S

200

84,5

114

1.7/8″

1.5/8″

1.3/8″

3/4″ (*)

6501 – 16 – 12S

6502 – 16 – 12S

6500 16-12S

200

115

2.1//8”

1.5/8”

1″

6501 – 16S

6502 – 16S

6500 16-16S

200

131

2.1/8”

1.5/8”

1.5/8″

(1) Máxima Pressão de Trabalho: Considerado o engate rápido na situação acoplado e pressão não pulsante.

MATERIAIS DE CONSTRUÇÃO

Material	Acabamento	Vedação	Anéis / Molas	Esferas de Trava
Aço	Zinco eletrolítico Bicromatizado em amarelo	Borracha Nitrílica NBR – Buna N	Aço 1080 CL. C	Aço Temperado

Material

Acabamento

Vedação

Anéis / Molas

Esferas de Trava

Aço

Zinco eletrolítico
Bicromatizado
em amarelo

Borracha Nitrílica

NBR – Buna N

Aço 1080 CL. C

Aço Temperado

Geral:
1) Anel raspador anti-extrusão da vedação em PTFE puro;
2) Pino do engate com tratamento térmico endurecedor nas partes atritantes.

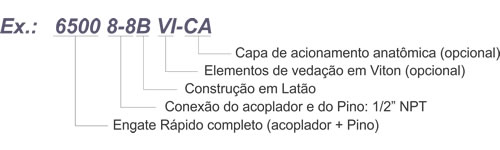

OPCIONAIS

Código	Descrição
VI	Elementos de vedação em Fluorcarbono
EP	Elementos de vedação em EPDM
CA	Capa de Acionamento (luva) Anatômica (1)
CH	Pino do engate sem válvula de retenção
TR	Trava de Segurança (1)
BSP	Conexão BSP interna

(1) Clique aqui para ver opcionais

ACESSÓRIOS

Código	Descrição	Material
PM (* )	Protetor para o Acoplador “fêmea”	Aço, Inox ou Latão
PF (* )	Protetor para o Pino “macho”	Aço, Inox ou Latão

(*) Veja página de acessórios para avaliação e sua codificação correta
