Engate Hidráulico Padrão de Mercado – Série 6800

VÁLVULAS ESFÉRICAS – USO GERAL

Engates Hidráulicos
Padrão de Mercado

A série PCL 6800 de engates rápidos atende aos requisitos de intercambialidade com a norma ISO 7241-1 A, e encontra vasto campo de aplicação em transferência de fluídos de sistemas hidráulicos. A ausência de borrachas de vedação nas válvulas (vedação metal – metal) aumenta a vida útil do engate principalmente em operação com pressão pulsante (golpes de aríete).

Dupla Retenção: Válvulas esféricas automáticas (vedação metal-metal) de ação rápida bloqueiam simultaneamente o fluxo hidráulico no desacoplamento e também simultaneamente no acoplamento as válvulas se abrem reabilitando o fluxo/força hidráulica.

Arquivo PDF

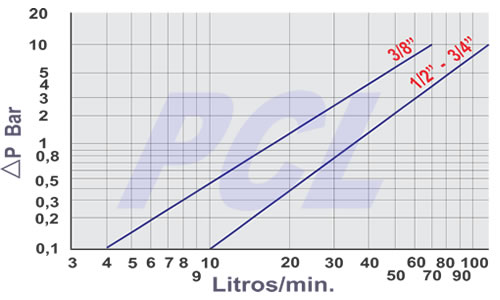

Fluxo: O design hidrodinâmico interno e das válvulas de retenção possibilita excelente vazão, reduzida perda de carga e baixa inclusão de ar no sistema hidráulico.
Testes de Fábrica: Teste de vazamento na situações “engate acoplado” e “engate desacoplado” são efetuados em 100% da produção.
Elementos Vedantes: Múltiplas opções de vedantes disponíveis atendem ampla variedade de fluídos de processo.

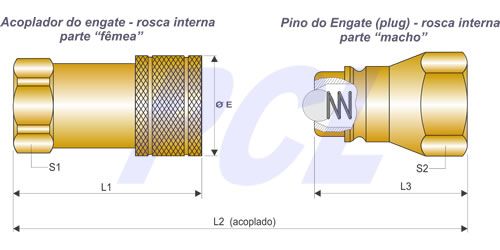

MODELOS, CONFIGURAÇÕES DO PINO E DIMENSÕES

Conexão	3/8″			1/2″			3/4″
Conexão	Código			Código			Código
Material	Acoplador	Pino	Completo	Acoplador	Pino	Completo	Acoplador	Pino	Completo
Aço	6801-6S	6802-6S	6800 6-6S	6801-8S	6802-8S	6800 8-8S	6801-12S	6802-12S	6800 12-12S
Aço Inox	6801-6SS	6802-6SS	6800 6-6SS	6801-8SS	6802-8SS	6800 8-8SS	6801-12SS	6802-12SS	6800 12-126S
Latão	6801-6B	6802-6B	6800 6-6B	6801-8B	6802-8B	6800 8-8B	6801-12B	6802-12B	6800 12-12B
L1	59			70			75
L2	84			96			104
L3	41			48			53
ØE	32			1.1/2″			1.5/8”
S1	Chave 22			Sext. 1.3/8”			Chave 33
S2	Sext. 7/8”			Sext. 1.1/8”			Sext. 1.1/4”

Conexão Standard => NPT (interna); Opcionalmente: BSP , Métrica (Vide Opcionais)

MATERIAIS DE CONSTRUÇÃO

	Material		Vedação	Travas / Molas	Esferas de Trava
Código	Construtivo	Acabamento	(Standard para	(Standard para	(Standard para
	Engate	Superficial	este código)	este código)	este código)
B	Latão	Natural	Buna N	Aço Inox	Aço Inox
S	Aço (1)	Zinco Eletrolítico	Buna N	Aço	Aço	Aço
S	Aço (1)	Branco	Buna N	Móla	Temperado	Cromo Molibidênio
SS	Aço Inox	Natural	Buna N	Aço Inox	Aço Inox
SS	AISI 316 (2)	Natural	Buna N	Aço Inox	Aço Inox

Anel raspador anti-extrusão da vedação em PTFE puro
1) Tratamento térmico nas partes atritantes;
2) Construção em AISI 304 sob pedido.

PRESSÃO DE TRABALHO – BAR

Conexão Material	1/4″	3/8″	1/2″	3/4″
Aço	250	210	210	180
Aço Inox	200	180	180	150
Latão	100	70	60	50

ACESSÓRIOS

Código	Descrição	Material
PM (*)	Protetor para o Acoplador “fêmea”	Aço , Inox ou Latão (*)
PF (*)	Protetor para o Pino “macho”

(*) Veja página de acessórios para avaliação e sua codificação correta

OPCIONAIS

Código	Descrição
VI	Anel de vedação em Fluorcarbono
EP	Anel de vedação em EPDM
CA	Capa de Acionamento Anatômica (1)
MI	Travas, Molas e Esferas em AISI 316
BSP	Conexão BSP
TR	Trava de Segurança (1)

(1) Clique aqui para ver opcionais
