Engates para Refrigeração de Matrizes – SÉRIE PCL 40

LINHAS DE ÁGUA PARA SISTEMAS DE REFRIGERAÇÃO<

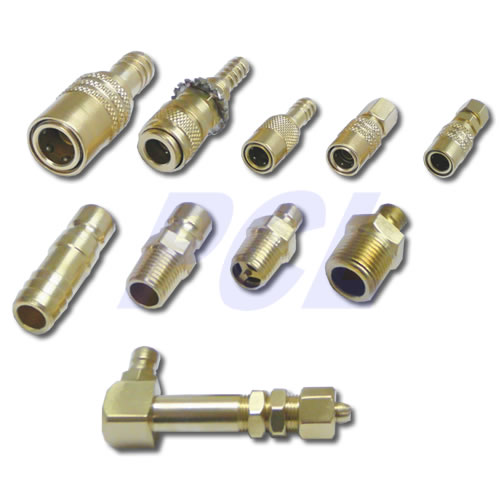

Os engates hidráulicos das séries PCL- 41, 45, 47 e 48 são geralmente utilizados para condução de água em linhas de refrigeração de matrizes (moldes) na indústria plástica.

Travamento por Esferas: Sistema de travamento do pino macho através de esferas proporciona segurança contra desacoplamentos e elevada vida útil.
Exclusiva Dupla Vedação: Sistema inovador é composto por dois pontos de vedação (arruela de encosto + anel “oring”) evitando vazamentos por flexão do pino macho..

Arquivo PDF

Apresentam diversas configurações de montagem como: conexão reta, conexão angular, em cotovelo e versões alongadas.
O projetista pode optar por duas bitolas de tamanho:

Bitola Pequena
Bitola Grande

Disponíveis com ou sem válvula de retenção :

Retenção Simples: Válvula automática, de ação rápida, bloqueia o fluxo hidráulico no ato do desacoplamento, retendo o fluxo no acoplador fêmea; no acoplamento a válvula libera novamente o fluxo.
Dupla Retenção: Válvulas automáticas de ação rápida bloqueiam simultaneamente o fluxo hidráulico no desacoplamento e também simultaneamente no acoplamento, as válvulas se abrem reabilitando o fluxo/força hidráulica.

Materiais de Construção

Material Construtivo	Acabamento Superficial	Vedação	Esferas e Molas
Latão (*)	Natural	Buna N	Aço Inox

Opcionais

Código	Descrição
VI	Elementos de vedação em Fluorcarbono
BSP	Conexão BSP

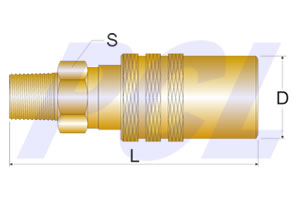

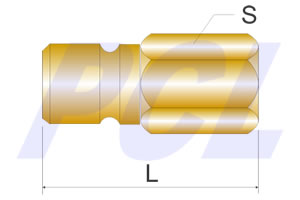

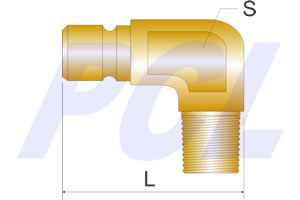

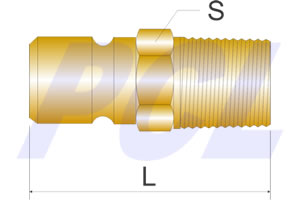

Modelos, Configurações do Pino e Dimensões

Configuração

Bitóla

Codificação

Com Válvula

Sem Válvula

Conexões

Dimensões
L	D	S

Pequena

PCL-48BP-V

PCL-48BP

1/8” NPT int.

1/4” NPT int.

3/8” NPT int.

45,4

17,8

9/16″

Grande

PCL-48BG-V

PCL-48BG

1/8” NPT int.

1/4” NPT int.

3/8” NPT int.

58,4

24,2

5/8”

Pequena

PCL-47BP-V

PCL-47BP

1/8” NPT int.

1/4” NPT int.

3/8” NPT int.

45,4

17,8

9/16″

Grande

PCL-47BG-V

PCL-47BG

1/8” NPT int.

1/4” NPT int.

3/8” NPT int.

58,4

24,2

5/8”

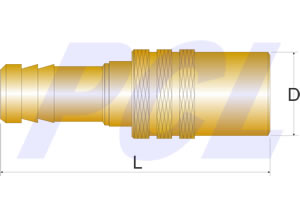

Pequena

PCL-41BP-V

PCL-41BP

1/8” Mangueira

1/4” Mangueira

3/8” Mangueira

58,4

17,8

–

Grande

PCL-41BG-V

PCL-41BG

1/8” Mangueira

1/4” Mangueira

3/8” Mangueira

24,2

–

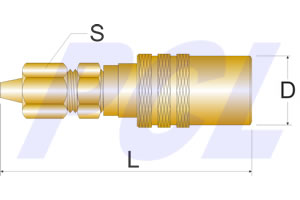

Pequena

PCL-41BP-V

PCL-41BP

Conexão tipo “Poli-Flo”
para tubo plástico de O 6,5

17,8

9/16″

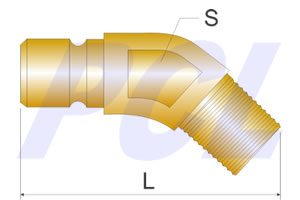

Configuração

Bitóla

Codificação

Com Válvula

Sem Válvula

Conexões

Dimensões
L	D

Pequena

PCL-33BP-V

PCL-33BP

1/8” NPT int.

1/4” NPT int.

3/8” NPT int.

25	9/16″

34	11/16″

Grande

PCL-33BG-V

PCL-33BG

1/8” NPT int.

1/4” NPT int.

3/8” NPT int.

35	9/16″
espaco	espaco
35	11/16″

Pequena

PCL-34BP-V

PCL-34BP

1/8” NPT int.

1/4” NPT int.

3/8” NPT int.

25	9/16″
30	1/2″
34	1/2″

Grande

PCL-34BG-V

PCL-34BG

1/4” NPT int.

3/8” NPT int.

1/2” NPT int.

35	9/16″
35	1/2″
37	1.1/16″

Pequena

PCL-32BP-V

PCL-32BP

1/8” mangueira

1/4” mangueira

3/8” mangueira

34	15

44	17

Grande

PCL-32BG-V

PCL-32BG

1/4” mangueira

3/8” mangueira

1/2” mangueira

34	15
espaco	espaco
38	3/4″

Pequena

PCL-35BP-V

PCL-35BP

1/8” NPT int.

1/4” NPT int.

3/8” NPT int.

38	3/4″

40	3/4″

Grande

PCL-35BG-V

PCL-35BG

1/4” NPT int.

3/8” NPT int.

1/2” NPT int.

40	3/4″
espaco	espaco
44	3/4″

Pequena

PCL-36BP-V

PCL-36BP

1/8” NPT int.

1/4” NPT int.

3/8” NPT int.

39	3/4″
45	9/16″
40	3/4″

Grande

PCL-36BG-V

PCL-36BG

1/4” NPT int.

3/8” NPT int.

1/2” NPT int.

38	3/4″
40	3/4″
50	3/4″

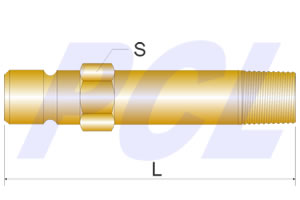

Pequena

PCL-33LBP-V

PCL-33LBP

1/8” NPT int.

1/4” NPT int.

3/8” NPT int.

Variável

7/16”

Grande

PCL-33LBG-V

PCL-33LBG

1/4” NPT int.

3/8” NPT int.

1/2” NPT int.

Variável

7/16″

9/16″

11/16″

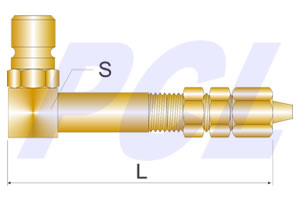

Pequena

PCL-37BP-V

PCL-37BP

Conexão tipo “Poli-Flo”
para tubo plástico
de O 6,5.

5/8”

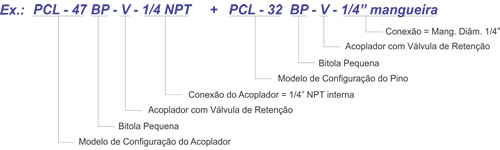

Como codificar para pedidos

Especificação do Acoplador:

Defina a configuração do Acoplador do Engate.

Defina a Bitola do Acoplador (Pequena ou Grande).

Selecione o modelo do acoplador (Com ou Sem Válvula).

Defina a conexão (tamanho da rosca ou diâmetro da mangueira)

Especificação do Pino:

Defina a configuração do Pino do Engate.

Defina a Bitola do Pino (Pequena ou Grande).

Selecione o modelo do Pino (Com ou Sem Válvula).

Defina a conexão (tamanho da rosca ou diâmetro da mangueira).

Importante: Utilize sempre a mesma Bitola para Acoplador e para o Pino

Vazão – Fluxo livre para atmosfera

Bitolas	Coeficiente de Fluxo (*)	Vazão em litros/min. (*)
Pequena sem válvula	1,46 Cv	5,8
Pequena sem válvula	0,96 Cv	4,2
Grande sem válvula	3,00 Cv	13,2
Grande sem válvula	2,00 Cv	8,8

(*) Considerado: Gravidade específica = 1 (água) ; Queda de pressão = 1 psi
