Bitola de 6" e Ø 238 mm e Bitola de 8" e Ø 272 mm
Dry Disconnect Coupling

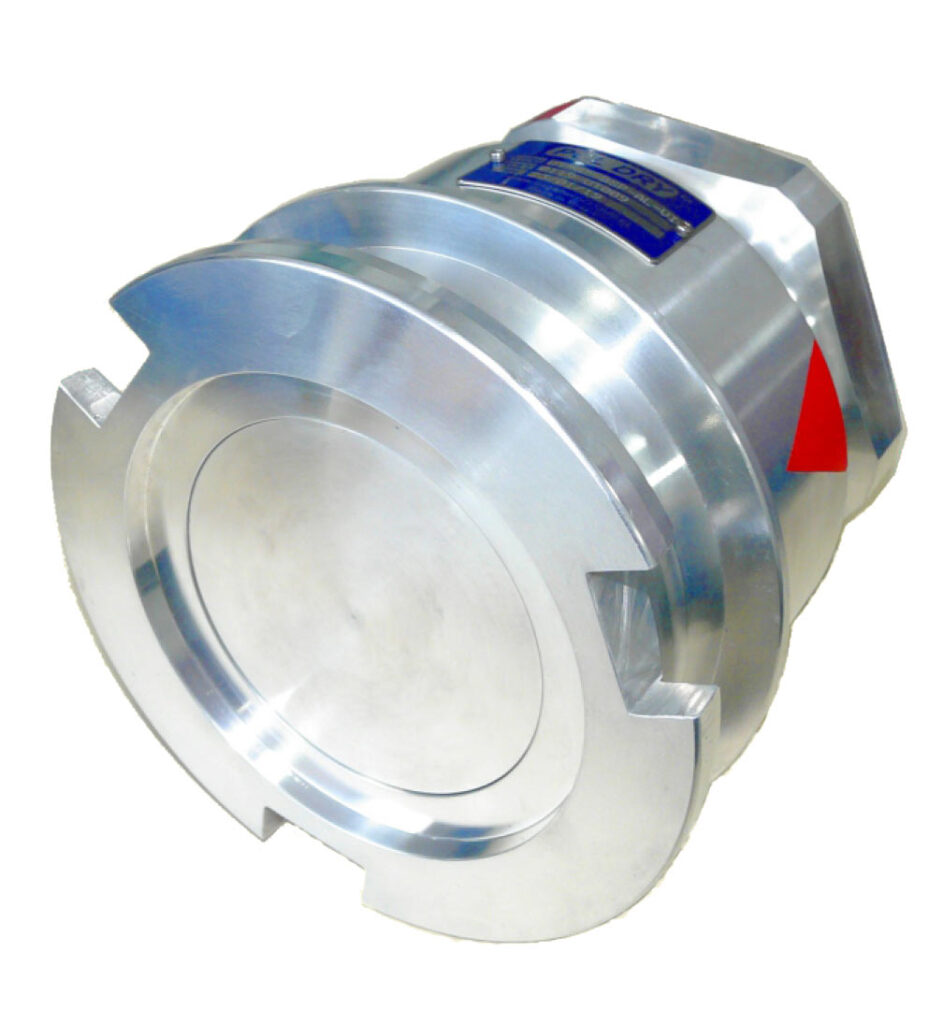

Adaptador Macho, Unidade do Tanque
Norma Nato: STANAG 3756 Edition 4
Série PCL DRY UT, Unidade do Tanque, grandes bitolas, 6″ ou 8″ atende ao conceito de produto da norma Nato Stanag 3756,
proporcionando intercambialidade com produtos de outros fabricantes que adotam esta padronização, entre eles: Todo ®, Mann-Tek ®.
A válvula de retenção incorpora perfil hidrodinâmico inovador otimizando a vazão em ambos os sentidos do fluxo.
O eixo da válvula se desloca dentro de um cilindro de Teflon minimizando o atrito mecânico, proporcionando suavidade na manobra de conexão e desconexão, reduzindo o esforço do operador.
| Bitolas, Conexões, Materiais, Peso, Pressão e Performance de Vazão | ||||||
|---|---|---|---|---|---|---|
| Ø mm | Conexão (interna) | Material | Peso Kg | Pressão Máxima de Operação (1) | Pressão Teste (1) | Vazão (2) |
| 238 | 6″ NPT/BSP ou Flange | Alumínio | 7,2 | 9 bar | 15 bar | Até 4000 L/min |
| AISI 316 | 20,8 | 14 bar | 24 bar | |||
| 272 | 8″ NPT/BSP ou Flange | Alumínio | 21,5 | 10 bar | 18 bar | Até 4600 L/min |
| AISI 316 | 56 | 15 bar | 25 bar | |||
(1) Pressão Estática, não pulsante
(2) Valores de referência com base na água em temperatura ambiente.
Vazão está relacionada com pressão do sistema, restrições hidráulicas, viscosidade e temperatura do fluído.
| Vedações e Anéis tipo ¨O¨ ring | |
|---|---|
| Standard | Opcionais |
| FPM / FKM Viton (R) | NBR / EPDM Kalrex (R) |
Opcionalmente: Com anéis de vedação revestidos com Teflon.
Outros materiais sob consulta.
(R) Viton e KALREZ são marcas registradas da Dupont.

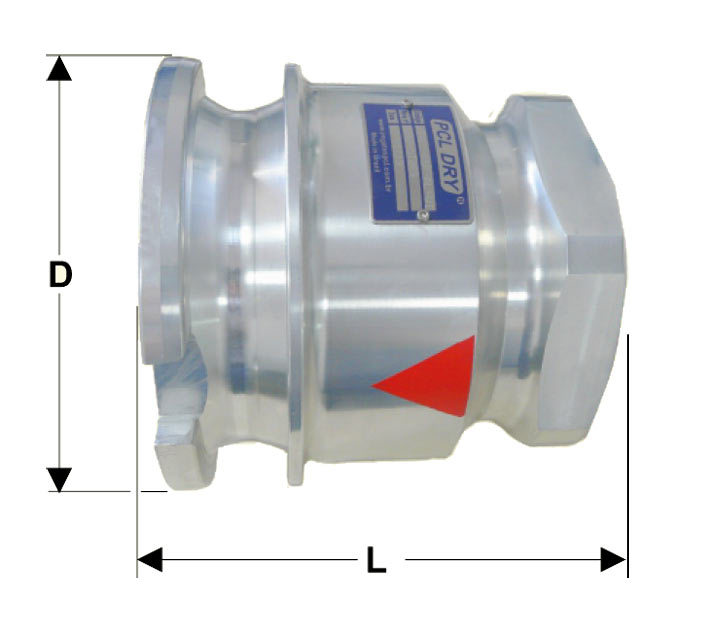

| Dimensões | ||
|---|---|---|
| Bitola | D mm | L mm |
| 6" | 238 | 224 |
| 8" | 272 | 274 |

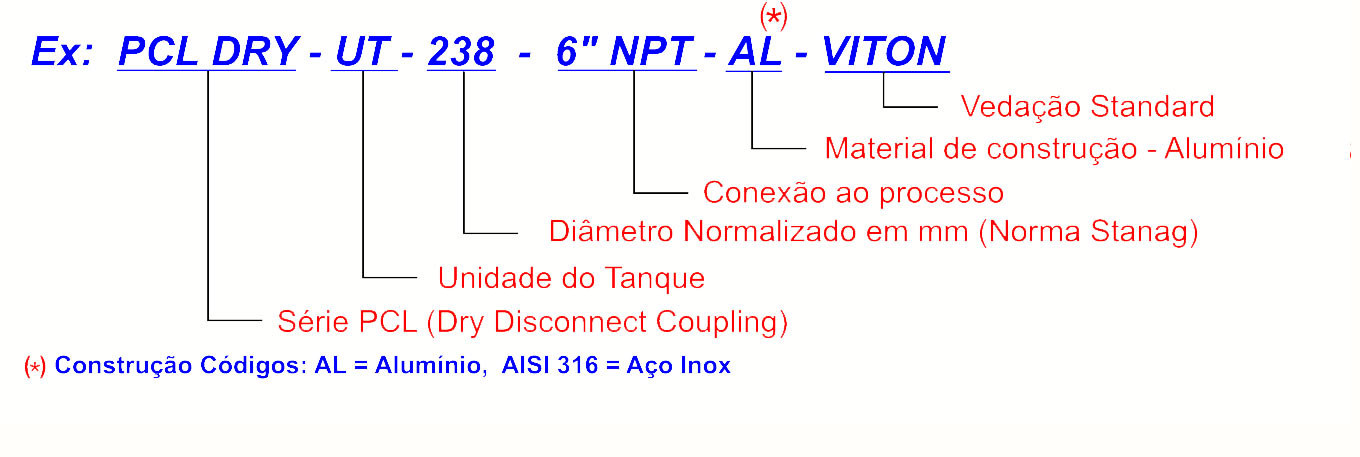

Como codificar para pedido
