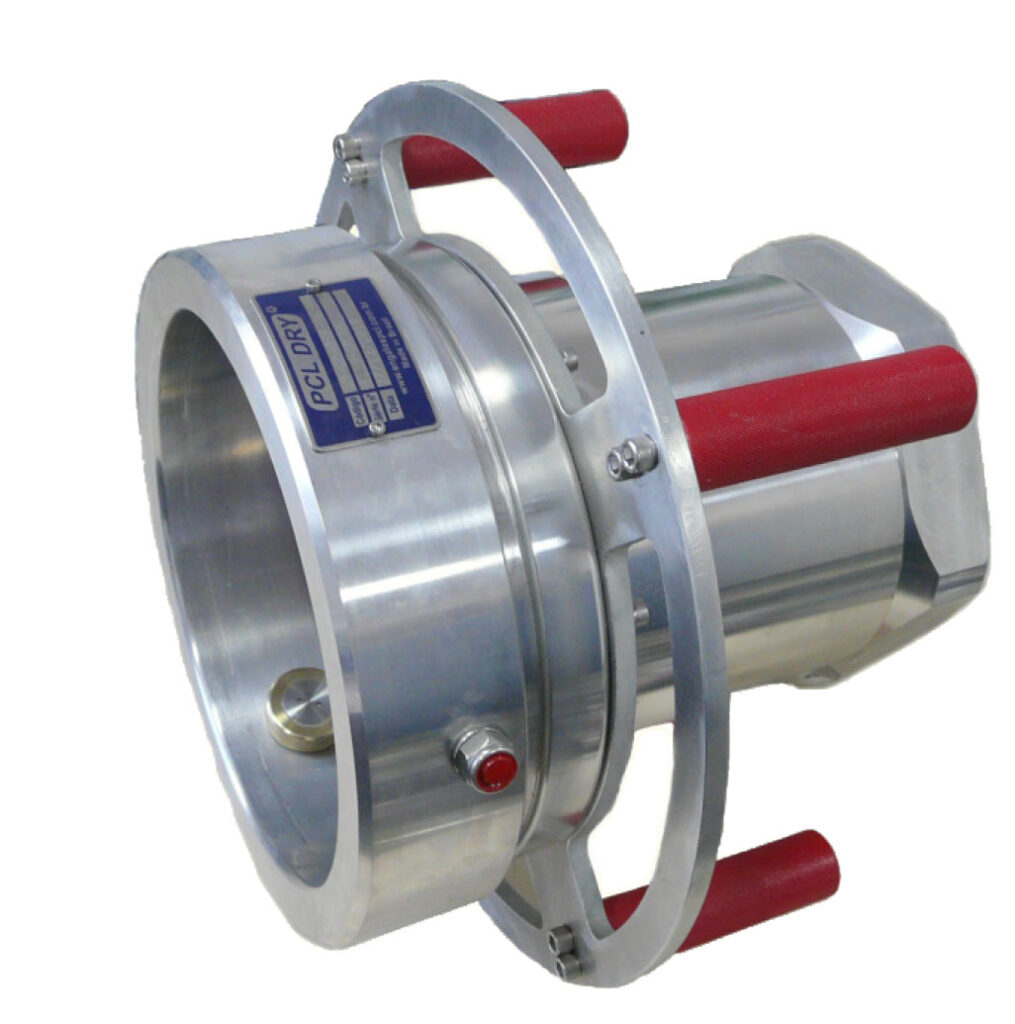

PCL DRY DISCONNECT COUPLING UM Bitola de 6″

Bitola de 6" e Ø 238 mm / Bitola de 8" e Ø 272 mm
Dry Disconnect Coupling - Hose Unit
Acoplador Femea, Unidade da Mangueira

Norma Nato: STANAG 3756 Edition 4

Série PCL DRY UM, Unidade da Mangueira, grandes bitolas: 6″ ou 8″, atendem ao conceito de produto da norma Nato Stanag 3756, proporcionando compatibilidade e total intercambialidade com produtos de outros fabricantes que adotam esta normatização, entre eles Todo ®, Mann-Tek ®.

Manobras de Acoplamento / Desacoplamento Simplificadas
Rotacionando a manopla no sentido horário, até o batente, as duas metades do conjunto estarão acopladas , seguramente unidas e travadas. Válvulas em ambas as partes se abrirão em simultâneidade
Fluxo de Fluído Liberado

Rotacionando a manopla no sentido anti-horário, as válvulas se fecham, estancando o fluxo antes do desacoplamento físico das duas metades com perda insignificante de fluído
Fluxo de Fluído Interrompido

Conexão Giratória
Rotação Livre da mangueira, sem risco de torção ou desacoplamento acidental.

Bitolas, Conexões, Materiais, Peso, Pressão e Performance de Vazão
Ø mm	Conexão (interna)	Material	Peso Kg	Pressão Máxima de Operação (1)	Pressão Teste (1)	Vazão (2)
238	6″ NPT/BSP ou Flange	Alumínio	21,5	9 bar	15 bar	Até 4000 L/min
238	6″ NPT/BSP ou Flange	AISI 316	56	14 bar	24 bar	Até 4000 L/min
272	8″ NPT/BSP ou Flange	Alumínio	29	10 bar	18 bar	Até 4600 L/min
272	8″ NPT/BSP ou Flange	AISI 316	76	15 bar	25 bar	Até 4600 L/min

(1) Pressão Estática, não pulsante
(2) Valores de referência com base na água em temperatura ambiente
Vazão está relacionada com pressão do sistema, restrições hidráulicas, viscosidade e temperatura do fluído.

Vedações e Anéis tipo ¨O¨ ring
Standard	Opcionais
FPM / FKM Viton (R)	NBR / EPDM Kalrex (R)

Opcionalmente: Com anéis de vedação revestidos com Teflon
Outros materiais sob consulta
(R) Viton e KALREZ são marcas registradas da Dupont

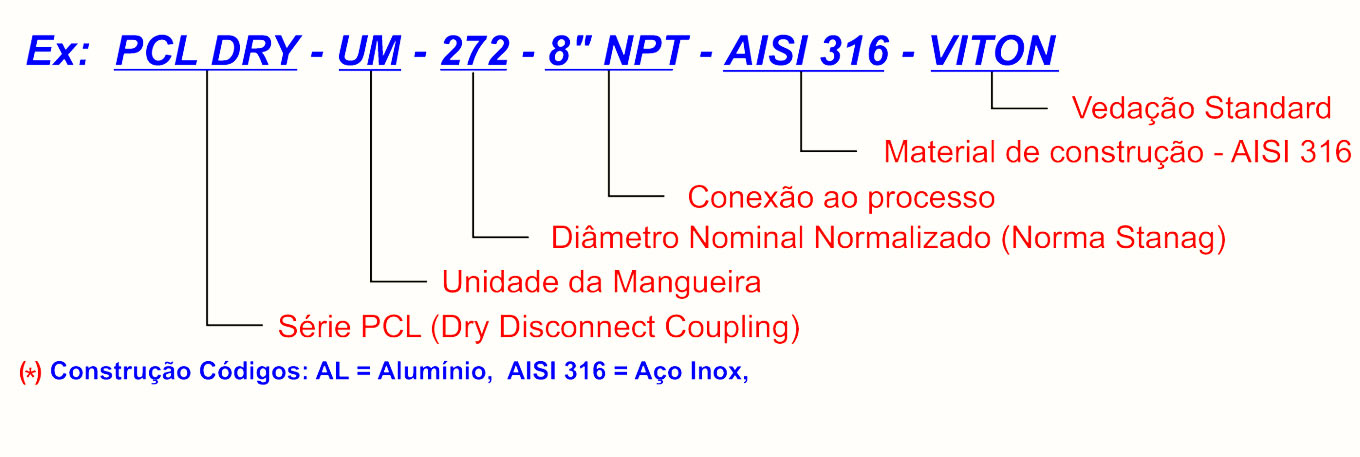

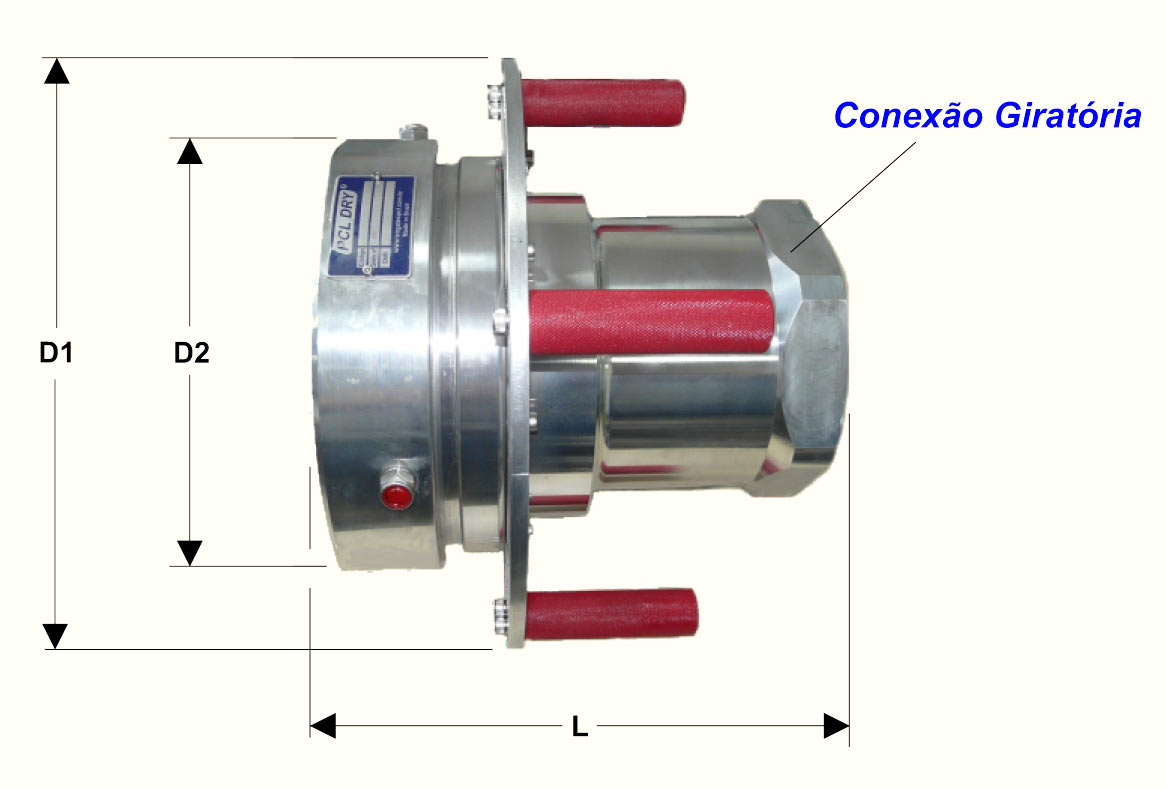

Dimensões
Bitola	D1 mm	D2 mm	L mm
6″	375	295	320
8″	450	325	330
