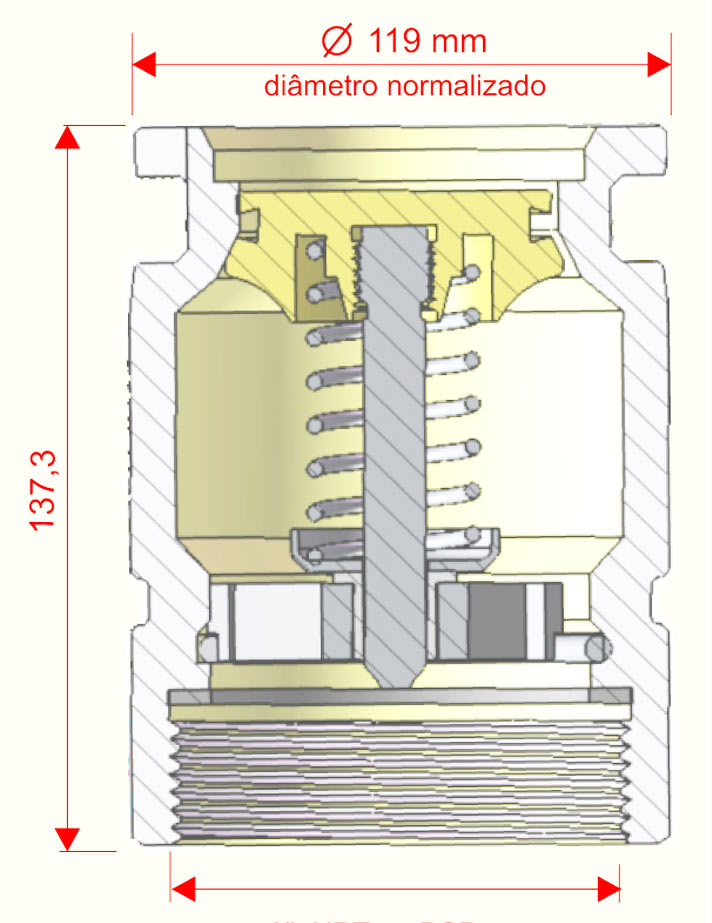

Bitola de 3" e Ø 119 mm

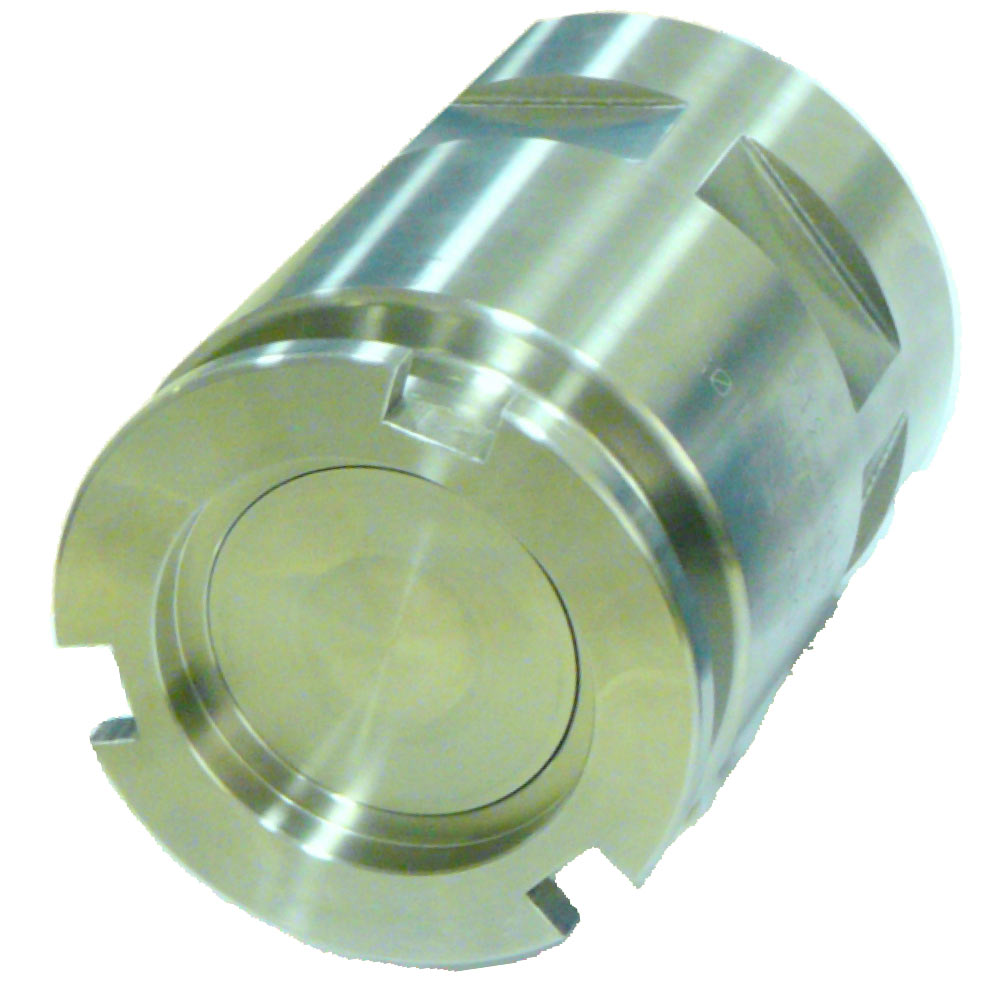

Dry Disconnect Coupling
Adaptador Macho, Unidade do Tanque
Norma Nato: STANAG 3756 Edition 4
Série PCL DRY UT, Unidade do Tanque, diâmetro de 70 mm, DN 50 atende ao conceito de produto da norma Nato Stanag 3756.
Apresenta compatibilidade e total intercambialidade com produtos de outros fabricantes que adotam esta normalização, entre eles: Todo ®, Mann-Tek ®, Avery Hardoll ®.
A válvula de retenção incorpora inovador perfil hidrodinâmico otimizando a vazão em ambos os sentidos do fluxo.
O eixo da válvula se desloca dentro de um cilindro de Teflon, minimizando o atrito mecânico, proporcionando suavidade na manobra de conexão e desconexão, reduzindo o esforço do operador.
Componentes usinados de barra sólida de materiais, evitam porosidade , fragilidade , vazamento dos materiais fundidos.
| Bitolas, Conexões, Materiais, Peso, Pressão e Performance de Vazão | |||||||
|---|---|---|---|---|---|---|---|
| Ø mm | Métrico | Conexão (interna) | Material | Peso Kg | Pressão Máxima de Operação (1) | Pressão Teste (1) | Vazão (2) |
| 119 | DN 80 | 3″ NPT 3″ BSP ou Conexão Flangeada | Alumínio | 2,3 | 15 bar | 20 bar | Até 1900 L/min |
| AISI 316 | 7,5 | 20 bar | 25 bar | ||||
| Latão | 7,5 | 15 bar | 20 bar | ||||
(1) Pressão Estática, não pulsante
(2) Valores de referência (Vazão está relacionada com pressão do sistema, restrições hidráulicas, viscosidade e temperatura do fluído)
| Vedações e Anéis tipo ¨O¨ ring | |
|---|---|
| Standard | Opcionais |
| FPM / FKM Viton (R) | NBR / EPDM Kalrex (R) |
Opcionalmente : Com anéis de vedação revestidos com Teflon
Outros materiais sob consulta
Viton e KALREZ são marcas registradas da Dupont

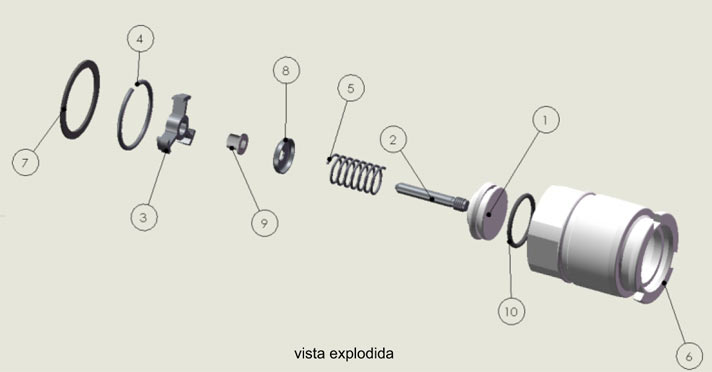

| Item | Componente | Parte nº | Item de Manutenção | Item | Componente | Parte nº | Item de Manutenção |
|---|---|---|---|---|---|---|---|
| 1 | Cabeça da válvula | DN 119-1 | 6 | Corpo do pino | DN 119-6 | ||
| 2 | Eixo da válvula | DN 119-2 | 7 | Arruela (somente rosca BSP) | DN 119-7 | ||
| 3 | Guia da válvula | DN 119-3 | 8 | Base da mola | DN 119-8 | ||
| 4 | Anel de trava | DN 119-4 | 9 | Cilindro do Eixo (Teflon) | DN 119-9 | Sim (Nota 1) | |
| 5 | Mola da válvula | DN 119-5 | Sim (Nota 1) | 10 | Anel de Vedação | DN 119-10 | Sim (Nota 1) |
(1) Estes componentes estão sujeitos a desgastes, contudo sua substituição somente deve ser feita após inspeção periódica.
A vida útil destes componentes é longa, porém variável em função do tipo de aplicação, frequência de operação, presença de particulado em suspensão no fluído do processo.

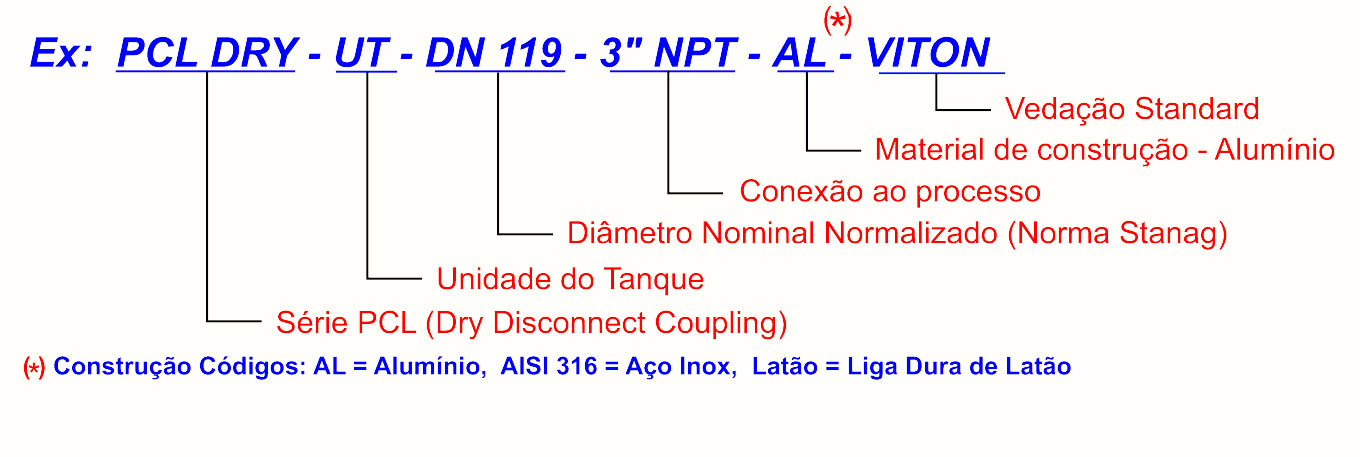

Como codificar para pedido
